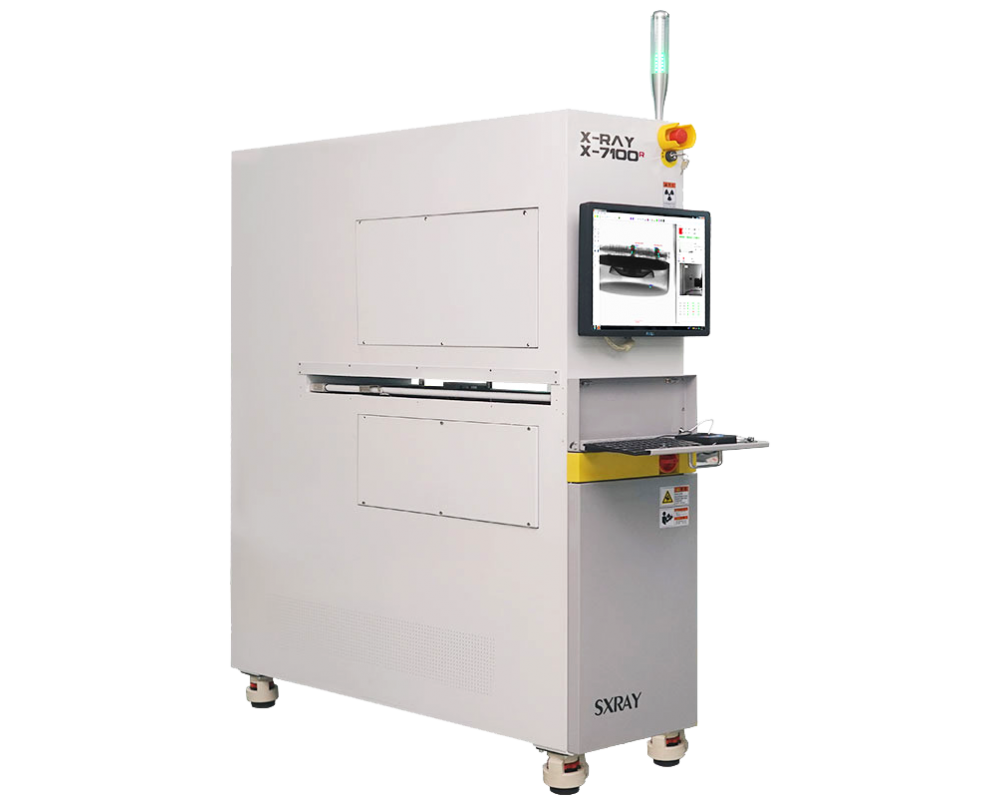

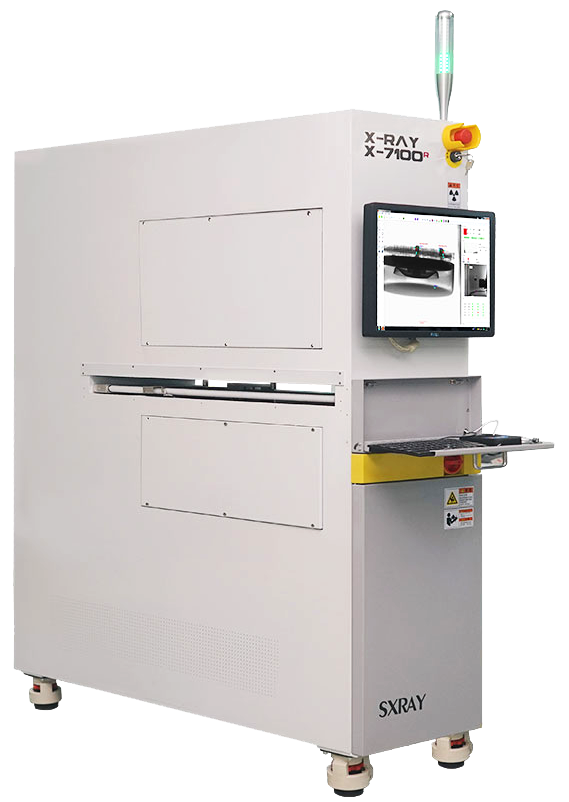

CUBIC X7100R 內層二維碼檢測

X7100R 內層二維碼檢測方案

• Adopt the world top class HAMAMATSU light tube

• TOP imported 150mm hd digiral rabler

• The detector is all 2.5d technology

• Automaric reading of citcuit board inner 2d code

• The WEB SERVICE connccts any tracing system SAP/ERP/MES

• PCB lnspecrion PCB檢測
• Mulrilayer plate hole location,deviation detection多層板孔位、偏位檢測

設計原理及目的

1.原理 :
利用XRAY可以無損透視的原理，使用SXRAY 開發的XSOFT全自動 XRAY檢
測軟件和全自動上下料機構

2.設計目的 :

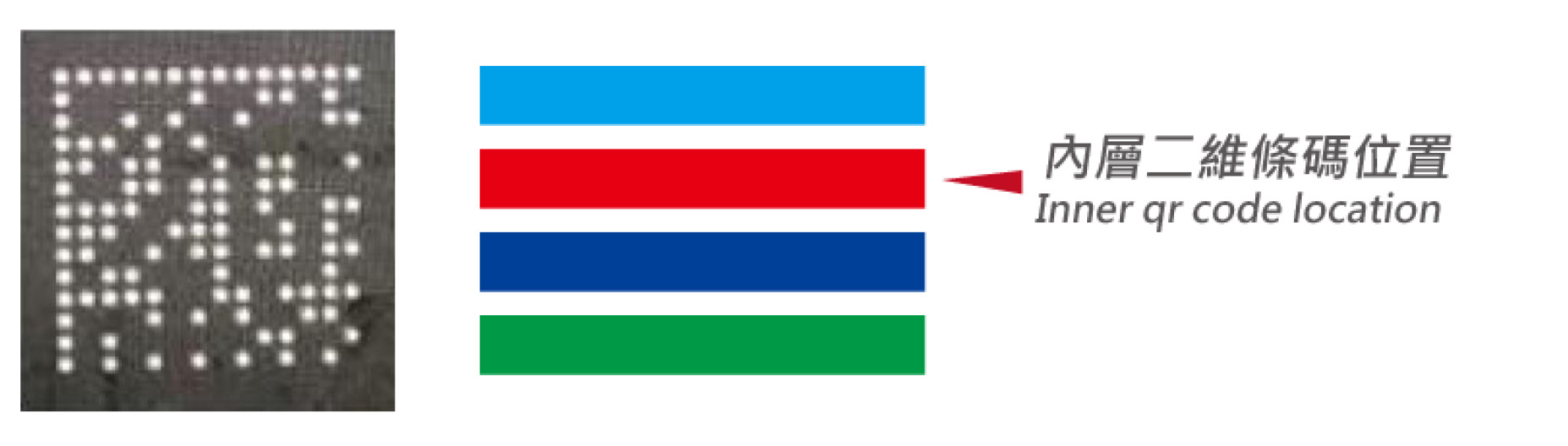

檢測線路內層二維碼

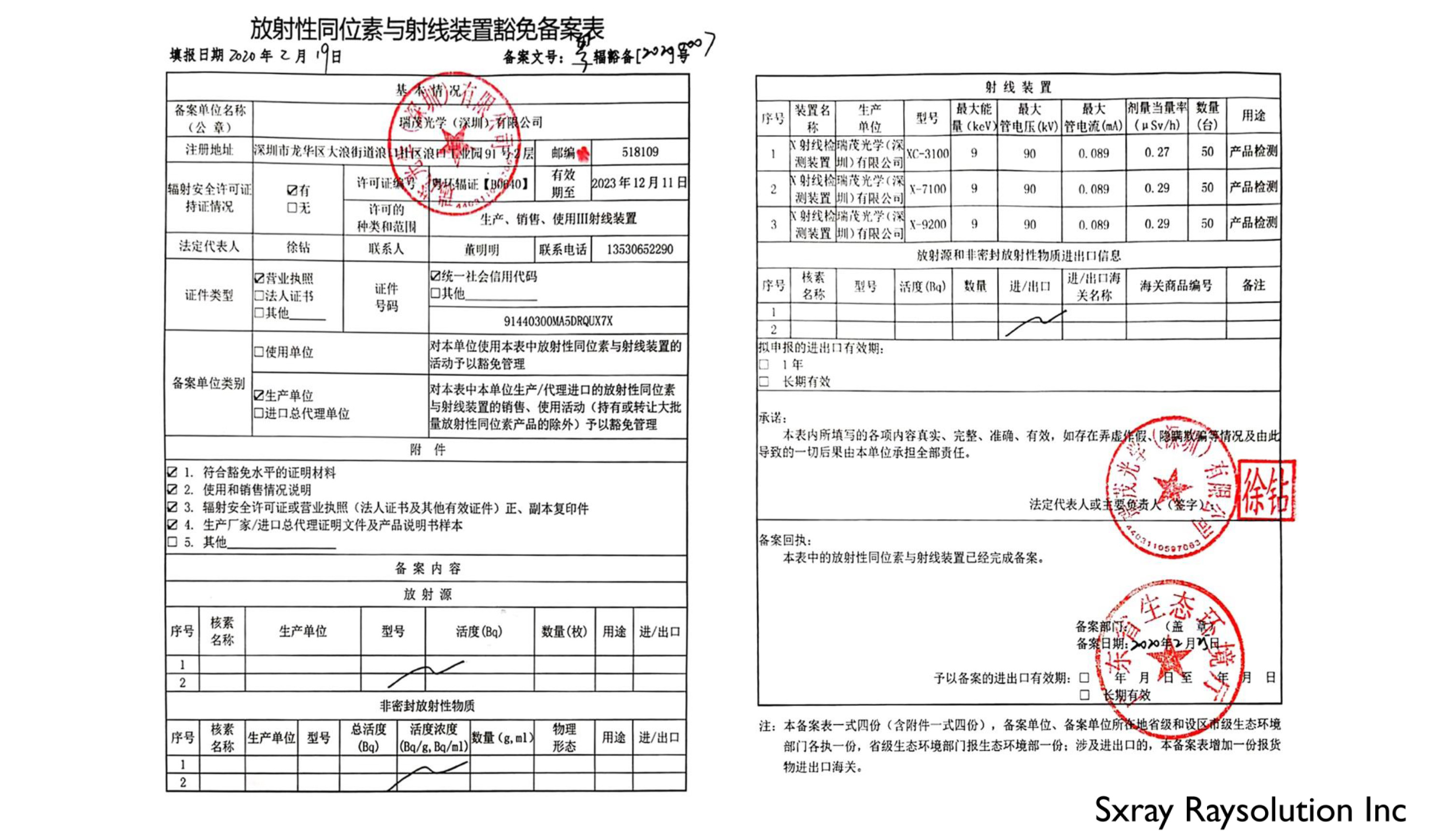

生產許可及國家輻射產品豁免

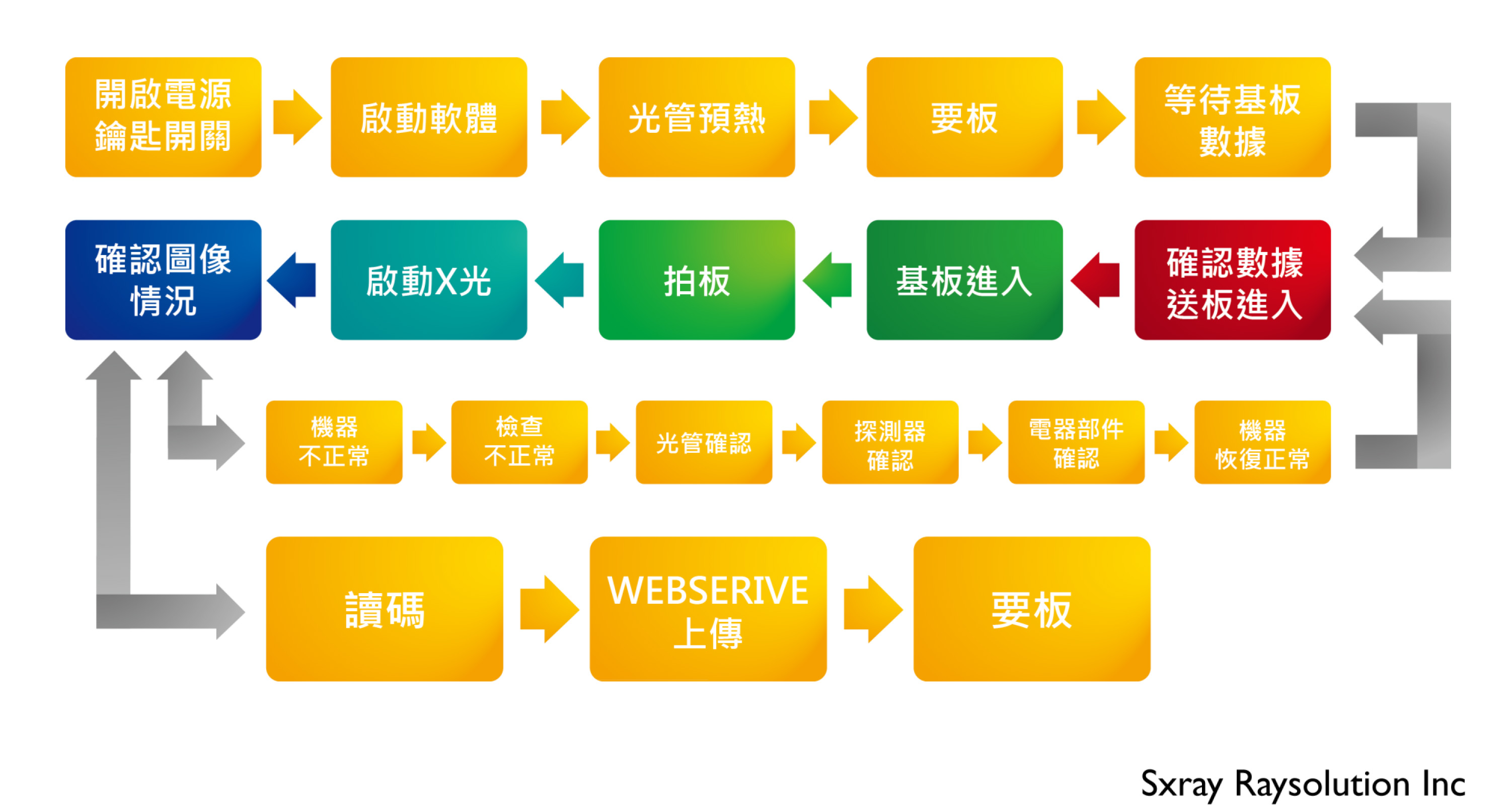

XRAY讀碼機工作流程圖

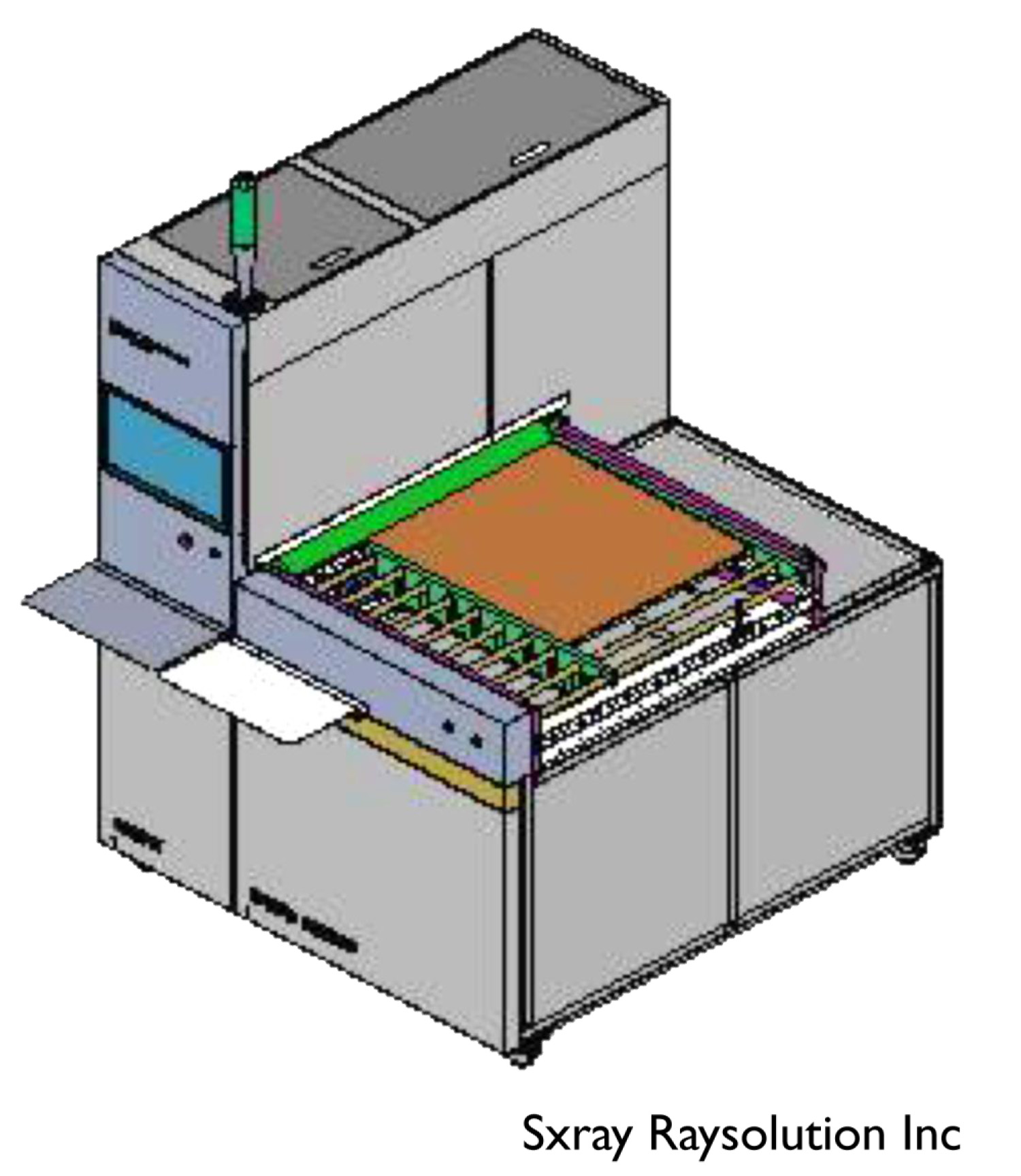

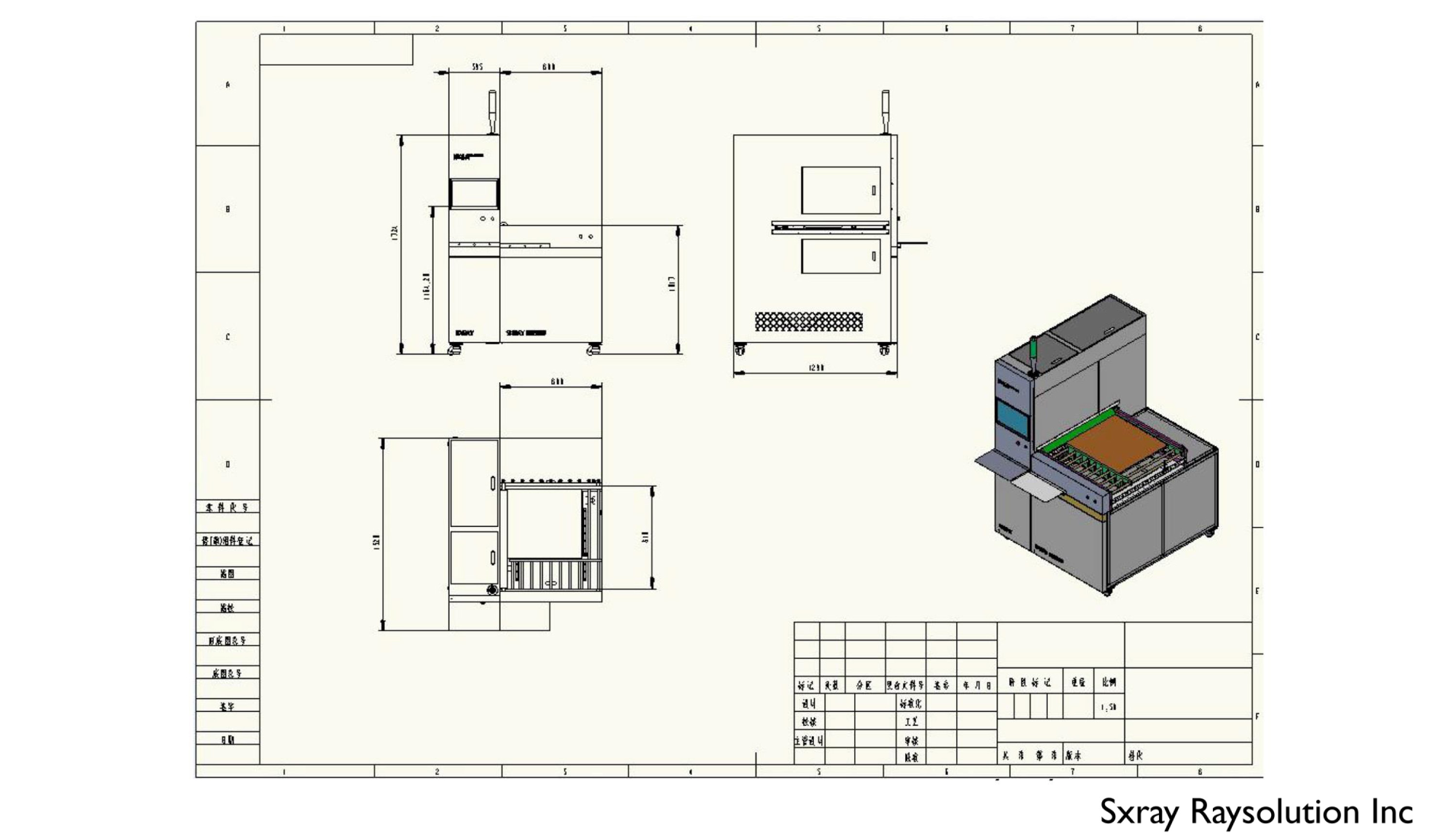

XRAY讀碼機LAYOUT

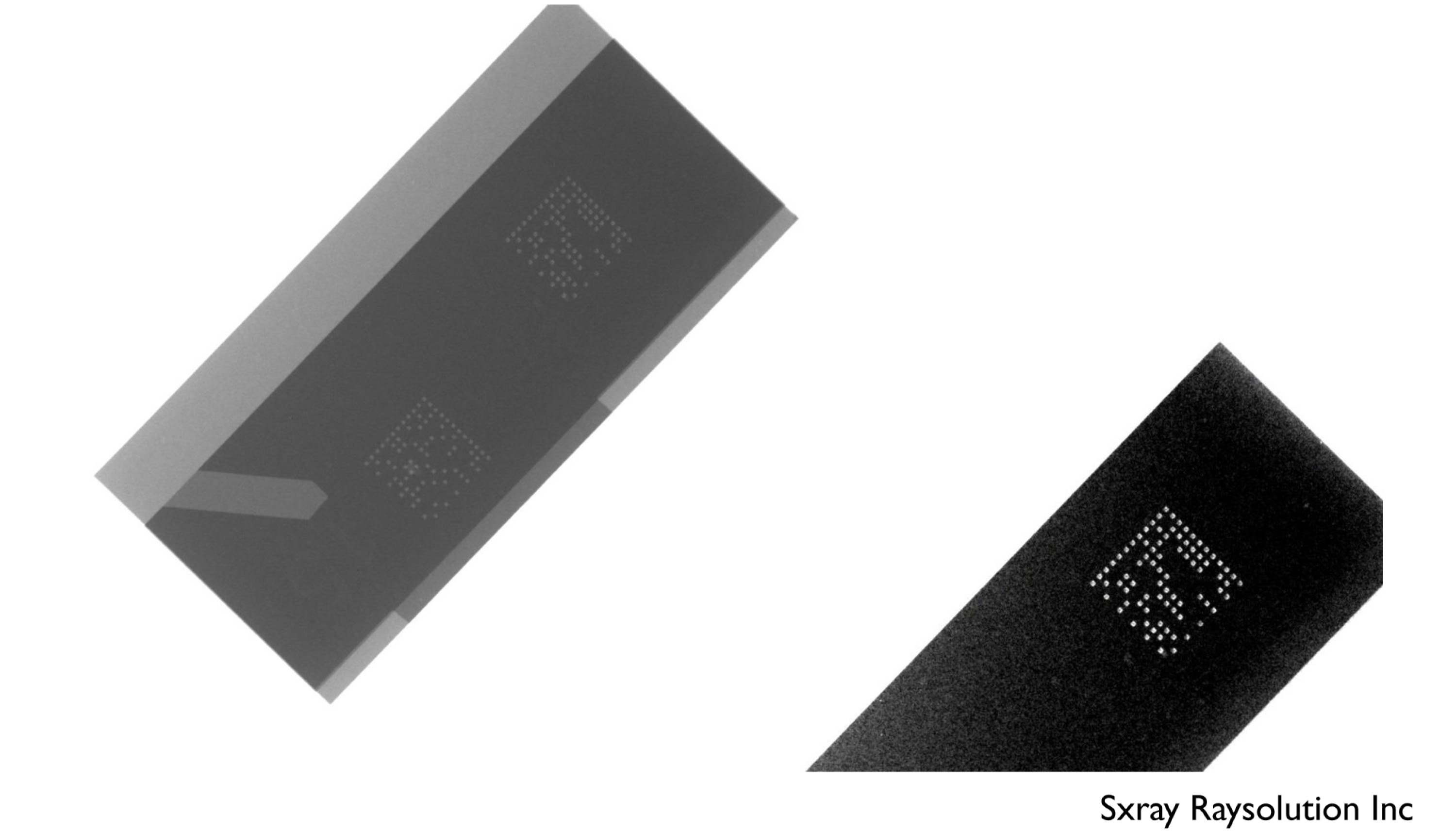

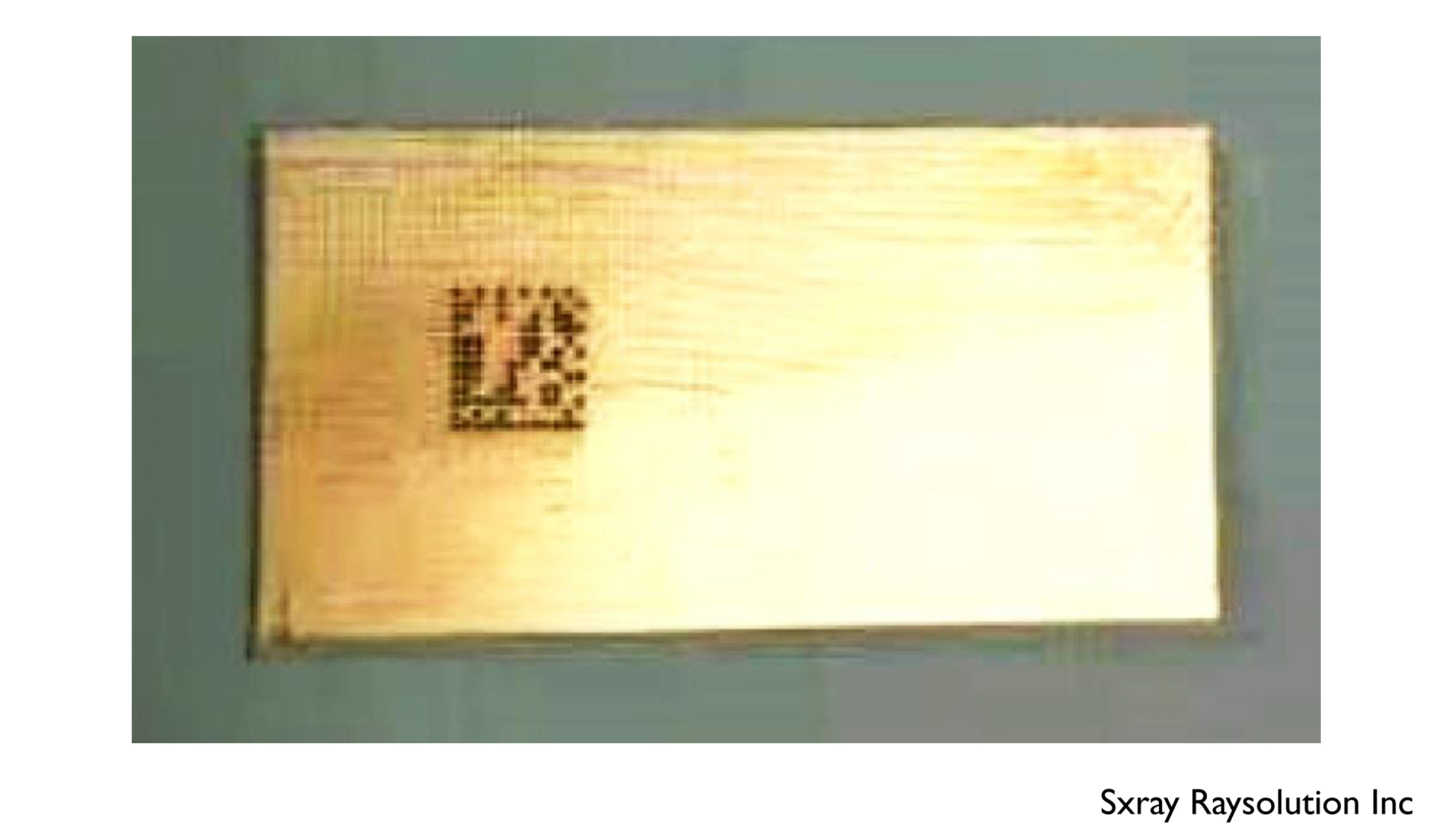

PCB sample

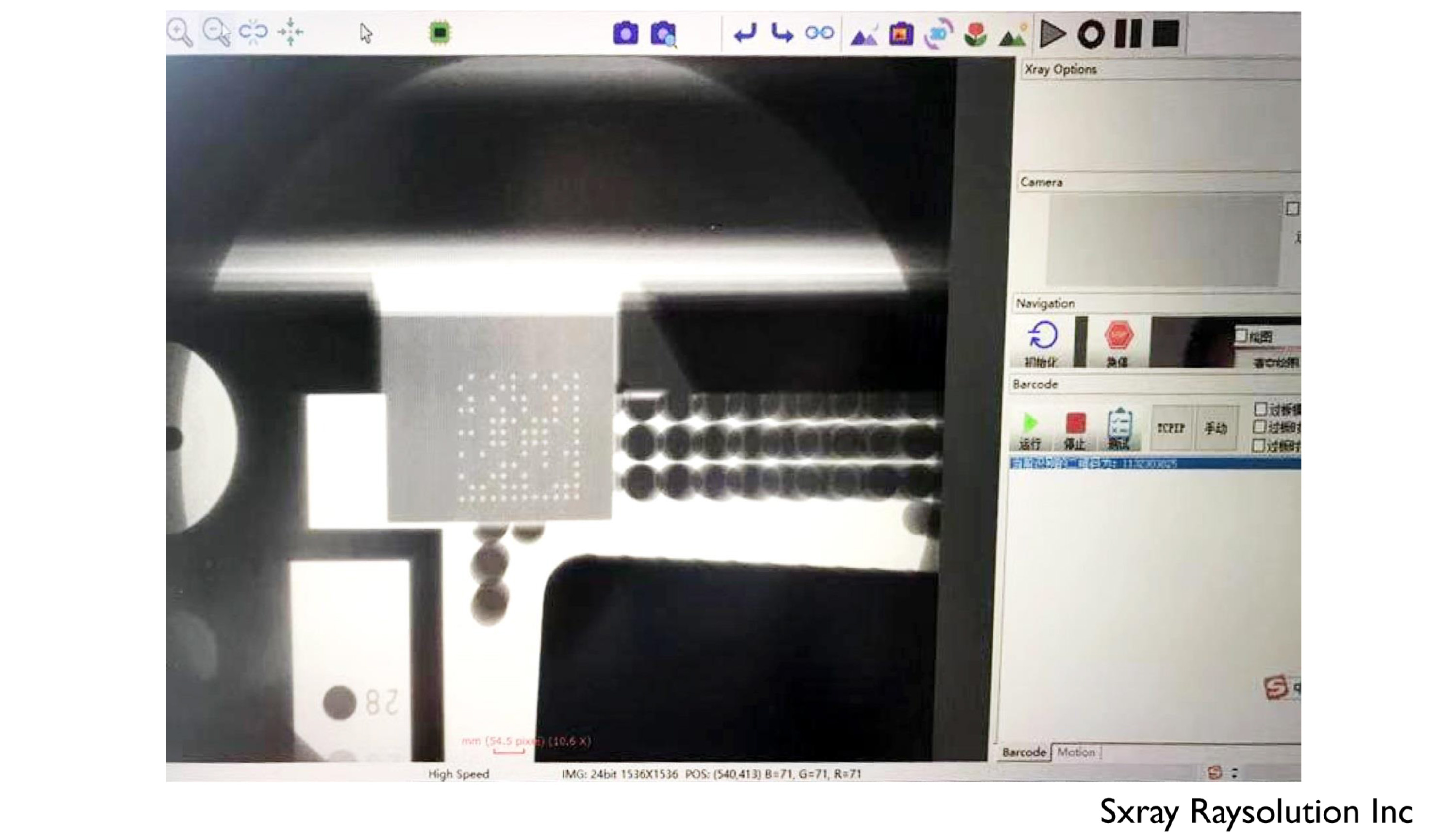

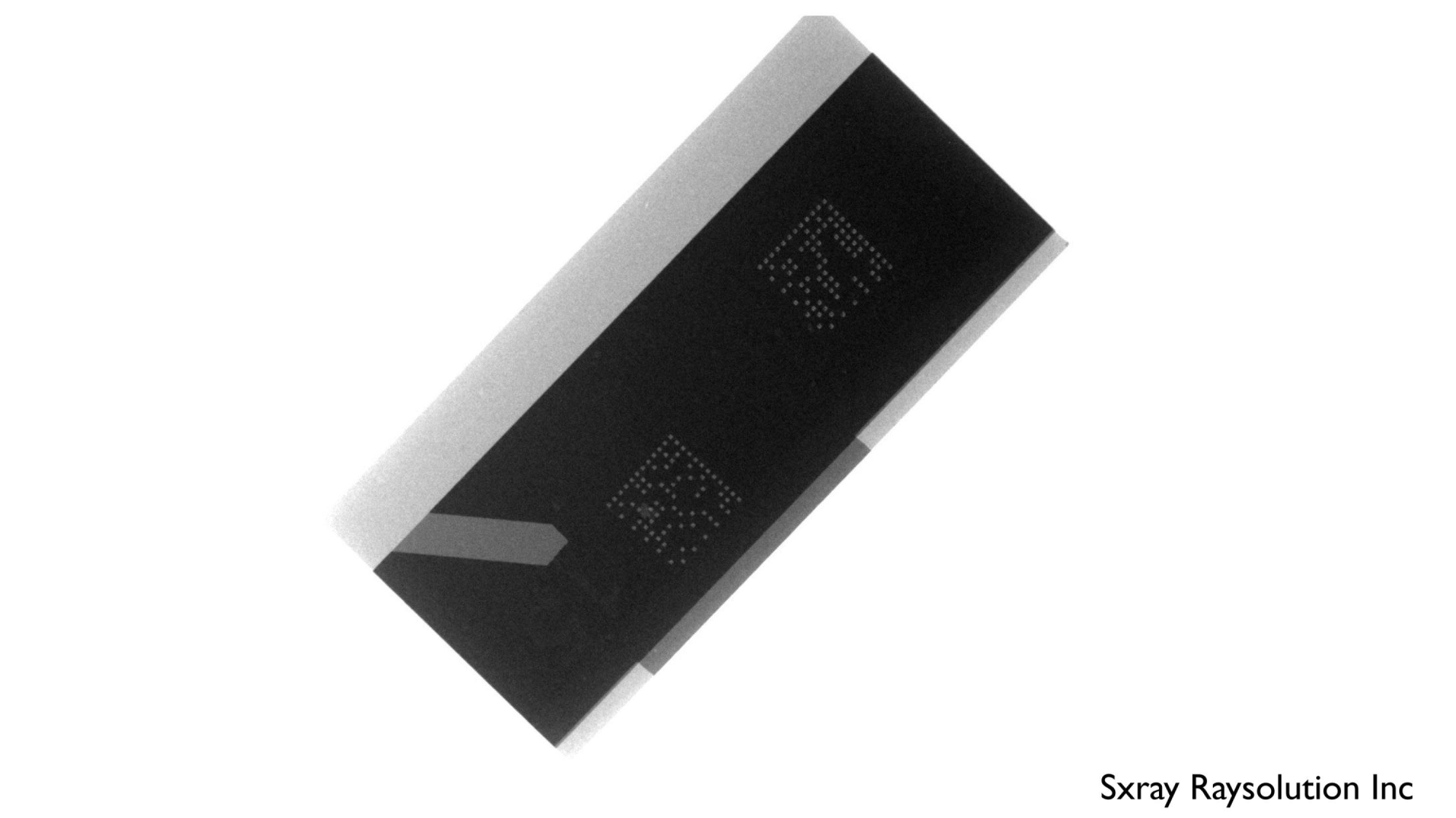

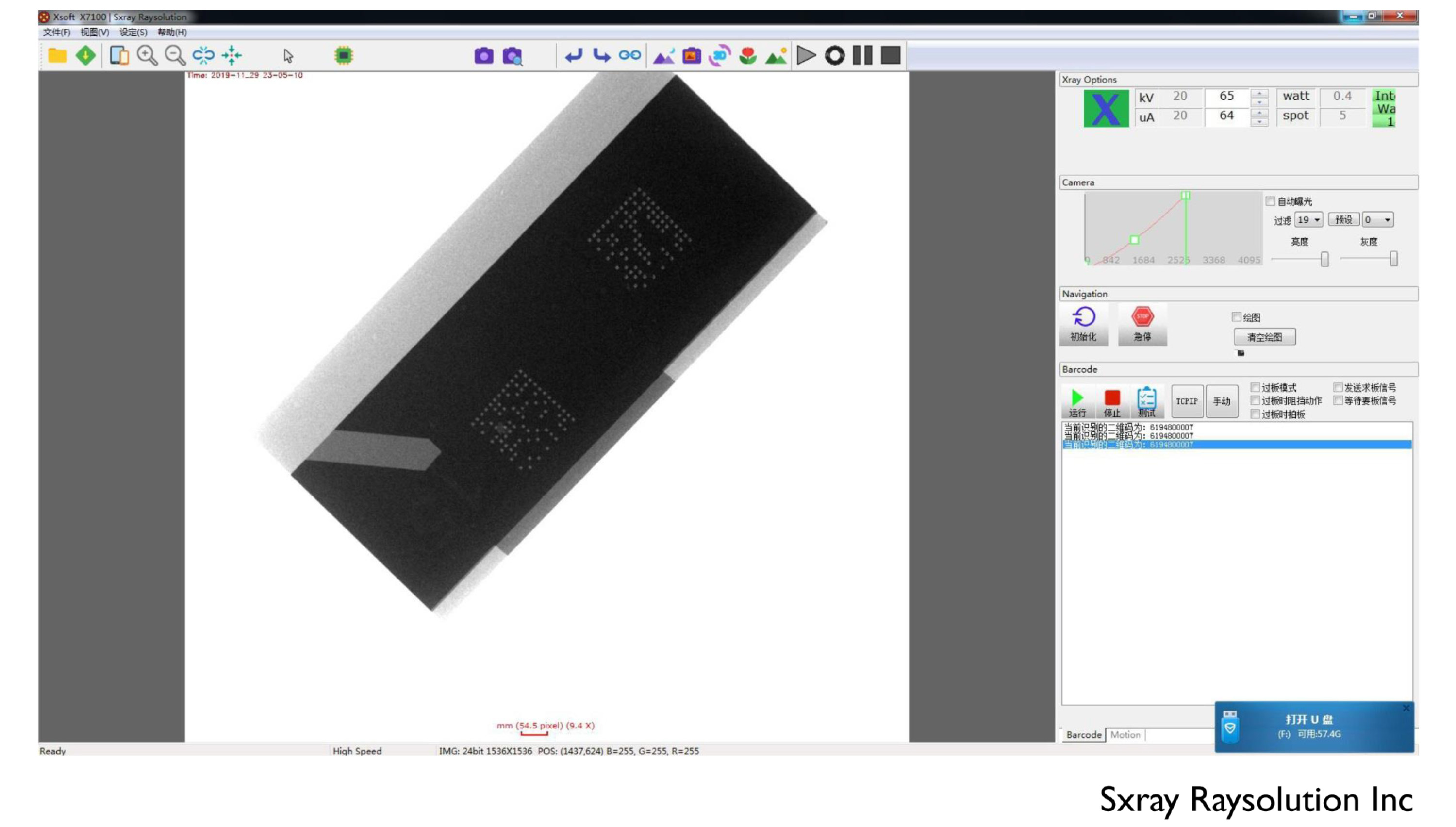

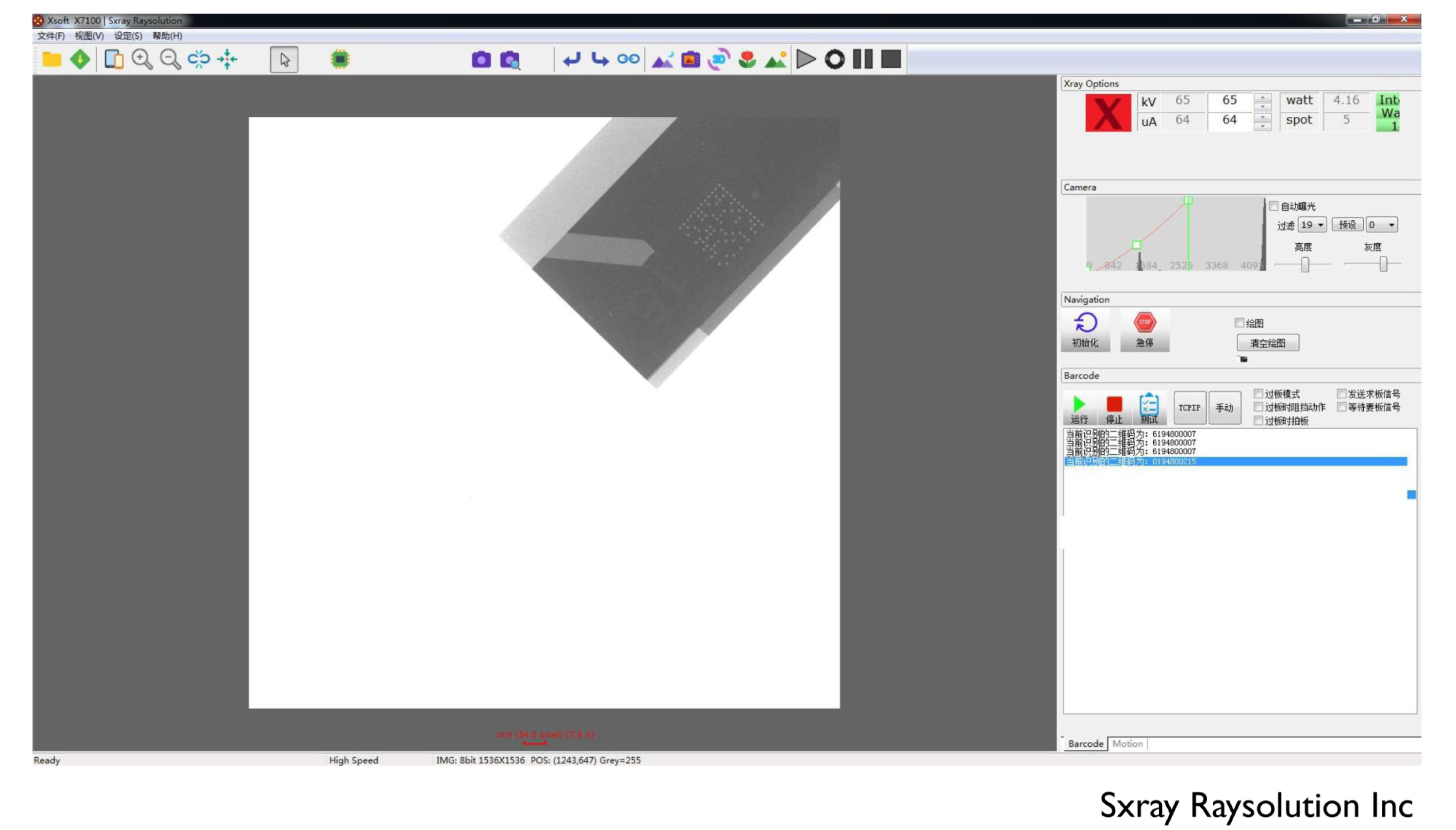

測試圖像

其他灰度

一次只識別規定的二維碼或多個二維修碼

特殊的邊角智能 2D Code算法

複雜圖像的智能算法

詳細資訊請洽詢業務

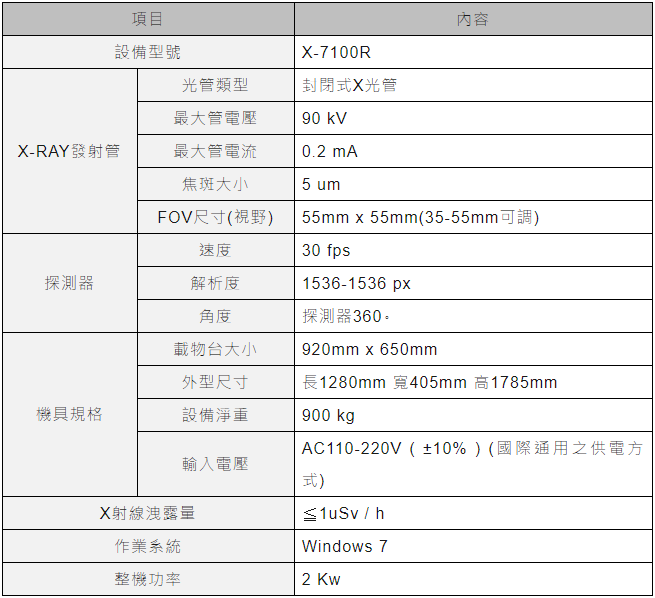

X-7100R 規格
